Wat is een vlinderklep?
Een vlinderklep, ook wel butterfly valve of smoorklep genoemd, is een afsluiter die wordt gebruikt voor het openen, sluiten en regelen van de doorstroming van vloeistoffen of gassen. Binnen HVAC-installaties worden vlinderkleppen veel toegepast in verwarmings-, koel- en distributiesystemen, bijvoorbeeld voor het omschakelen tussen verwarmen en koelen of het afsluiten van leidingdelen.
De afsluiter bestaat uit een ronde schijf die centraal in de leiding is geplaatst. Door deze schijf een kwartslag (90°) te draaien, wordt de stroming geopend, geregeld of volledig afgesloten. Dankzij hun compacte bouw, lage gewicht en gunstige prijs zijn vlinderkleppen een veelgebruikte oplossing in middelgrote en grote leidingnetten.
Soorten vlinderkleppen

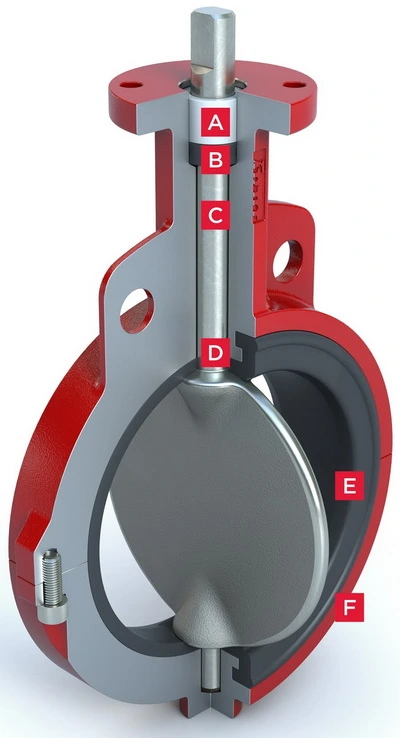

Wafer type vlinderklep
A. Spindelisolator
Corrosiebestendige acetaal afdichting die dwarskrachten van de aandrijving opvangt.
B. Spindelafdichting
Zelfinstellende dubbele U-afdichting die lekkage voorkomt en de spindel beschermt tegen vuil en vocht.
C. Spindel / schijf
Spindel en schijf zijn uit één stuk vervaardigd voor een betrouwbare, lekdichte afsluiting. De EPDM- of BUNA-N-omhulling zorgt voor uitstekende slijtage- en corrosiebestendigheid, terwijl het slanke ontwerp een hoge Kvs-waarde en lage drukval biedt.
D. Primaire & secundaire afdichtingen
Voorkomen dat het medium in contact komt met de spindel en de behuizing van de vlinderklep.
E. Zitting
Het tongue-and-groove ontwerp zorgt voor volledige scheiding tussen medium en behuizing. De geïntegreerde O-ring maakt extra pakkingen overbodig.
F. Huis
De tweedelige wafer-constructie vereenvoudigt montage en onderhoud. Een Nylon 11- of polyestercoating biedt uitstekende bescherming tegen corrosie.

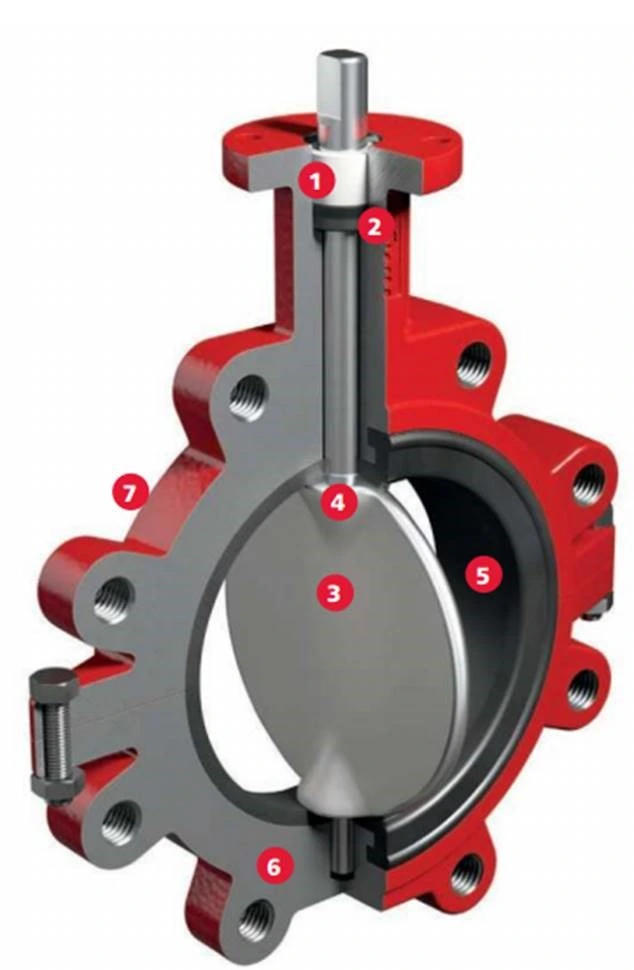

Lug type vlinderklep
1. Spindelisolator
Corrosiebestendige afdichting die krachten van de aandrijving opvangt.
2. Spindelafdichting
Zelfinstellende afdichting die lekkage voorkomt en de spindel beschermt tegen vuil en vocht.
3. Spindel / schijf
Spindel en schijf zijn uit één stuk vervaardigd voor een betrouwbare, lekdichte afsluiting en lange levensduur.
4. Primaire & secundaire afdichtingen
Voorkomen dat het medium in contact komt met de spindel en behuizing.
5. Zitting
Zorgt voor volledige isolatie van het medium. De geïntegreerde O-ring maakt extra pakkingen overbodig.
6. Vlinderklep body
De tweedelige lug-constructie vereenvoudigt montage en onderhoud.
7. Coating
Beschermende Nylon 11- of polyestercoating voor een hoge corrosiebestendigheid.

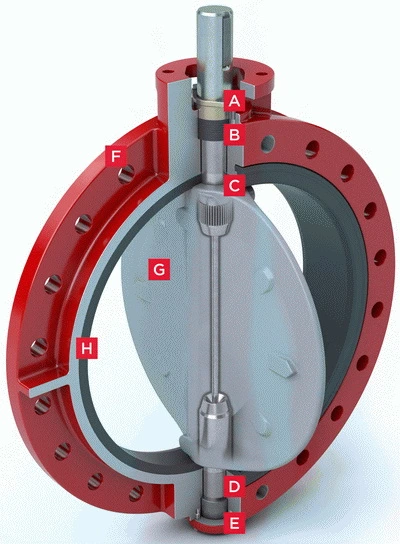

Flens type vlinderklep
A. Uitbarstingbestendige isolator
Houdt de spindel veilig op zijn plaats, ook in het uitzonderlijke geval van een defect.
B. Instelbaar pakkingsysteem
De spindelpakking kan worden afgesteld zonder de aandrijving te demonteren. Beschermt tegen het binnendringen van vuil en vocht.
C. Primaire & secundaire afdichtingen
Voorkomen dat het medium in contact komt met de spindel en behuizing.
D. Spindellager
Verstevigde lagers vangen zijdelingse krachten op en verminderen wrijving.
E. Verticale axiaallager
Voorkomt ongewenste verplaatsing van de schijf door het gewicht van schijf en spindel.
F. Huis
Eendelige flensconstructie volgens internationale flensstandaarden, optioneel leverbaar in wafer-uitvoering.
G. Schijf
Geoptimaliseerd ontwerp met hoge doorlaatcapaciteit, minder turbulentie en verbeterd drukherstel.
H. Zitting
Vervangbare zitting met geïntegreerde O-ring voor een betrouwbare afdichting zonder extra flenspakkingen.
Aandrijvingen
Vlinderkleppen kunnen op verschillende manieren worden bediend:
Handbediening
- Hendel
- Handlifter
- Wormkast
Gemotoriseerde bediening
- Elektrische aandrijving
- Pneumatische aandrijving
Met een gemotoriseerde aandrijving kan de klep volledig worden geïntegreerd in een gebouwbeheersysteem (GBS) of procesautomatiseringssysteem.
Voordelen van vlinderkleppen
- Compact en lichtgewicht ontwerp
- Geschikt voor grote leidingdiameters
- Lage drukverliezen
- Snelle bediening (90° slag)
- Eenvoudige montage en onderhoud
- Leverbaar met hand- of motoraandrijving
- Economisch aantrekkelijk ten opzichte van andere afsluitertypen
Samenvatting
Een vlinderklep is een compacte kwartslagafsluiter waarmee de doorstroming van vloeistoffen of gassen kan worden geopend, gesloten of geregeld. Dankzij de eenvoudige constructie, lage drukverliezen en brede toepasbaarheid worden vlinderkleppen veel gebruikt in HVAC-, water- en industriële installaties. Afhankelijk van de toepassing kan worden gekozen voor een wafer-, lug- of flensuitvoering, handmatig of gemotoriseerd bediend.
